Централи за управление

Описание

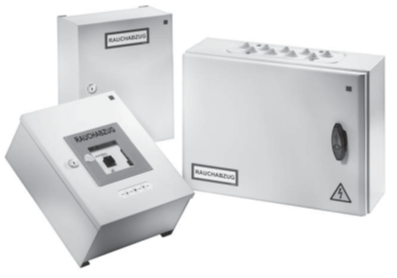

 SHEV – Централа EMB7300

ФУНКЦИИ НА ЦЕНТРАЛА EMB7300

• Управлява 24 V DC устройства за отвеждане на дим и топлина в случай на пожар и за естествена вентилация
• Контролен панел, съвместим с prEN 12101-9
• Захранване, отговарящо на EN 12101-10
• Ниско изходно напрежение (<2 Vpp) - съвместимо с всички обикновени устройства
• 1 изход SHEV-Group с 1 (по избор 2) контролирана вентилационна линия (и)
• Сменяеми клеми за лесно свързване на сигналните линии
• Свързване на електрически мотори, генератор на сгъстен газ и магнити за задържане
• 2 входа за линейни детектори с мониторинг за връзка:
  • Модул за активиране на системата чрез счупване на стъкло (HSE)
  • Автоматични детектори за дим и топлина
• 1 Вход за вентилационната линия (по избор 2) с функция ОТВОРИ-СТОП-ЗАТВОРИ
• 2 слота за модул за мониторинг и преобразуване на сигнала (аварийно отваряне, неизправност)
• 1 Мрежов порт за връзка и интегриране в системи за управление на сгради (LON, KNX)
• Вход за директна връзка за сензори за вятър и дъжд
• Ясни операционни елементи на дисплея
• Обширни опции за настройка на основните функции чрез софтуер "EMB compact"
• Корпус (по избор) с Модул за активиране на системата чрез счупване на стъкло и вентилационен бутон (2,5 A / 5 A)
• Водеща рамка, използваема за бърз монтаж (2,5 A / 5 A)
• Кабелен вход отгоре, отдолу или отзад на корпуса
• Подготвен за свързване на резервни батерии (72 часа)
• VdS сертификат номер: G 514001

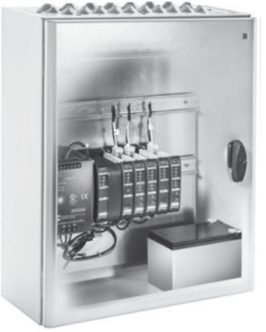

SHEV – Централа EMB8000

 ХАРАКТЕРИСТИКИ НА ЦЕНТРАЛА EMB8000

• Модулен контролен панел за управление с дигитална линия за врузка и захранване 24 V DC за задвижки на димо и топло отвеждащи системи (SHEV) и в контролирани системи за естествена вентилация
• Контролен панел, съвместим с prEN 12101-9
• Захранване, отговарящо на EN 12101-10
• Ниско остатъчно изходно напрежение (<2 Vpp) - съвместимо с всички обикновени устройства
• Лесна и пестяща място инсталация на 35-милиметрова монтажна релса с множество комбинации
• Лесно конфигуриране на SHEV и вентилационни групи чрез селективно подреждане на модулите
• Контролен и сензорен модул с 3 наблюдавани детекторни линии с различни приоритети за свързване с:
  • Устройство зааварино активиране чрез ръчно счупване (HSE)
  • Автоматични детектори за дим и топлина
  • Контролен сигнал от фиксирана алармена система (FAS)
• Модул за задвижване с контролирани линейни изходи за свързване на задвижвания до 20 А
• Релеен модул за оценка и предаване на събития (сигнал за открит авариен сигнал, сигнал за повреда, сигнали за обратна връзка)
• Модул за времето за връзка със сензори за скорост на вятъра, сензори за посоката на вятъра и сензори за дъжд
• Мрежови модули за свързване и интегриране със системи за управление на сгради (CAN, KNX)
• Всички входове на вентилационните бутони с функция OPEN-STOP-CLOSE и регулируеми приоритети
• Ясни операционни и дисплейни елементи
• Обширни настройки на основните функции чрез софтуер, предлаган чрез изтегляне безплатно
• Специални функции, програмируеми чрез лиценз за софтуер за допълнителни разходи, както следва:
  • Интервали на обслужване и поддръжка
  • Промени в приоритетите, преходните прагове и времето за изключване
  • Деактивиране на линиите на детектора или на тяхното наблюдение
  • Контрол на алармените функции чрез свободен от волта контакт на алармената система (FAS)
  • Интеграция в мрежата
• Корпус от стоманена ламарина, клас на защита IP40 / IP54, алтернативно наличен със скоби за стена, изход отгоре на кабела
• Възможно свързване на резервни батерии (72 часа)
• VdS сертификат: G 512005
• В състояние на доставка може да се конфигурира взаимосвързаността на SHEV и вентилационните групи                                                                                                        - чрез целенасочено подреждане на модулите - без софтуер.
• Системни компоненти за индивидуално сглобяване, състоящи се от функционални основни контролни единици, всеки с един SHEV и една вентилационна група, както и различни модули и компоненти, които могат да бъдат поръчани или като фабрично инсталирани или за самата инсталация от страна на клиента.
• Софтуерни лицензи за активиране и конфигуриране на комплексни добавени специални функции, както и за взаимно свързване на множество управляващи устройства към мрежа с по-високи функции за SHEV, вентилационни и климатични групи
• Напълно сглобени и конфигурирани - фабрично или чрез саморазшиване.
• Напълно сглобени и конфигурирани от завода или за самоотстраняване
• Индивидуално персонализиране чрез обширни софтуерни опции

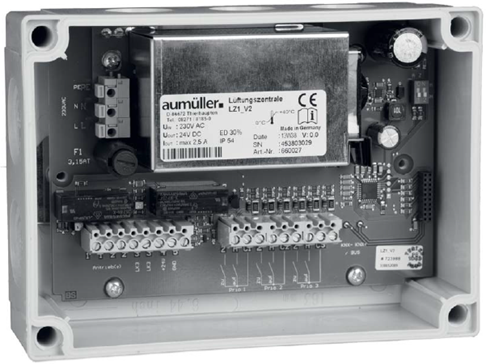

Контролен блок за натурална вентилация

 ХАРАКТЕРИСТИКИ НА КОНТРОЛНИ БЛОК И ЗАХРАНВАНЕ ЗА НАТУРАЛНА ВЕНТИЛАЦИЯ

• Управляващи устройства с аксесоари като сензори за времето и контролни панели за управление на задвижвания
• 24 V DC за естествена вентилация в помещения или сгради
• Ниско остатъчно изходно напрежение на вълната (<2 Vpp)
• Входовете на два или повече контролни блока могат да се превключват паралелно
• Свързване на различни управляващи устройства в една вентилационна група
• Бутони за вентилация с функция ОТВОРЕНО-СТОП-ЗАТВОРЕНО и 2 или 3 приоритета
• Бутони за вентилация, които могат да се конфигурират в режим "мъртва" или "джог-превключвател"
• Всички изходи на задвижващите линии са свързани
• Вход за по-висок ранг, напр. без вятър и дъжд сигнали
• Подходящ за използване в контролирани системи за естествена вентилация
• Различни елементи за показване и управление
• Плоски монтирани корпуси, подходящи за монтаж в окачени тавани или предназначени за тях места.
• Допълнителен BUS интерфейс за интегриране в GLT системи чрез LON и KNX
• Цифров интерфейс за AUMÜLLER S12 устройства

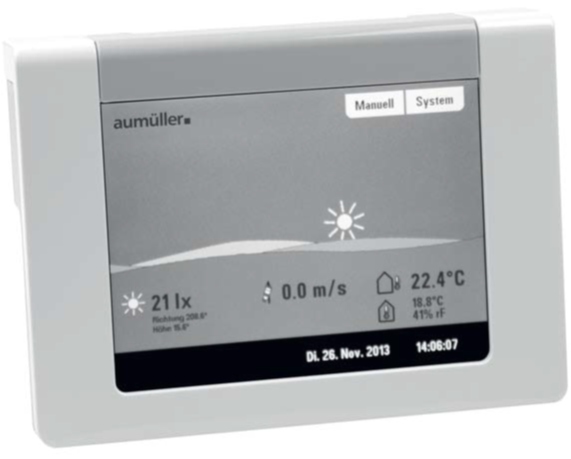

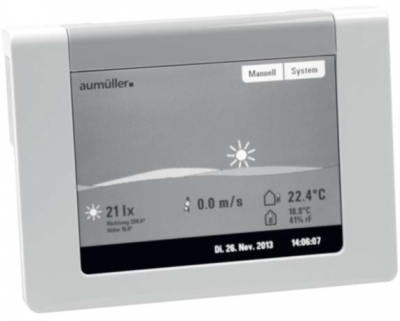

 Контролиране за натурална вентилация

ХАРАКТЕРИСТИКИ НА ПРОДУКТА

• Нашата контролирана система за естествена вентилация предлага решения за съвременни сгради на възможно най-високо ниво на комфорт за потребителя
• Нашите контролирани системи за естествена вентилация изискват внимателно планиране и професионална инсталация. Системата осигурява:
  • доставка на помещения с чист въздух с ниска мощност
  • подобрява охлаждането на сградата през лятото
  • има интегрирана система за нощно охлаждане, което спестява енергия през лятото, топлинните загуби през зимата се предотвратяват от кратко
  • интервали на вентилация
  • предотвратява от образуването влагата и на плесени

• Основни функции за естествена вентилация:

• Едностранна вентилация (прозорците са от едната страна на помещението) - подходящи за стаи с ниска степен на обществено съответствие и дълбочина на помещението <2,5 пъти височина на помещението, с малка обмяна на въздуха
• Кръстосаната вентилация (прозорците са от двете страни на стаята) - възниква, когато има вентилационни отвори от двете страни на стаята и където има значителни разлики в налягането на вятъра. Подходящ е за стаи които за с голямо натоварване и стаи с дълбочина <5x височина на стаята

• Вентилация на атриума (прозорците са разположени в фасадата или на покрива) - Прозорци, които са разположени на различни височини и се получава "ефекта на комина". По този начин топлият въздух се издига и изтича през покривните прозорци. Това създава ниско налягане в сградата и позволява на чистия въздух да влиза свободно през фасадните прозорци

• Хибридна вентилация - използва предимствата на контролирана естествена вентилационна система и я поддържа с добавянето допълнителна механична вентилация (например вентилатор за извличане на въздух). Хибридна вентилация може да се използва в помещения, които имат висока обществена натовареност (например конферентни зали)

• Благодарение на много обширните функции и задачи, които контролираните вентилационни системи трябва да изпълнят, компонентите, използвани в такива системи, обикновено се свързват чрез кабелни системи като KNX, LON, CAN или чрез безжични радиосистеми
