Заключващи мотори

Описание

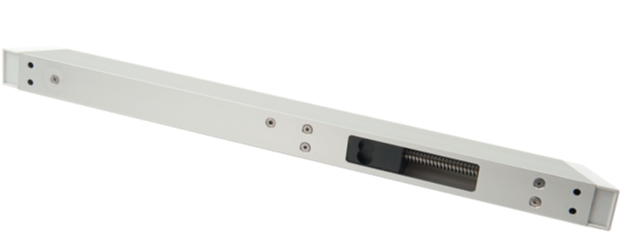

Заключващ мотор LLA

СПЕЦИАЛНИ ХАРАКТЕРИСТИКИ LLA

• За отвеждане на дим и топлина, естествена вентилация и ferralux® NSHEV (EN12101-2)
• DIP-превключватели за избор на посоката на движение и самостоятелно / синхронизирано движение
• Контактен ключ за активиране на функциите за аварийно затваряне на програмите
• Самоубочение разпознаване на удар
• Здрав антикорозионен дизайн
• Лесна инсталация чрез скрити отвори под наклонените крайни капачки
• Съединителен адаптор с фрезован канал Ø13,3 x 9,2 мм
• Програмируеми параметри на вътрешната интелигентна контролна електроника S12
  • Синхронизирано управление с много функции и последователност без добавяне на допълнителни устройства
  • Електронно контролирано плавно отваряне, затваряне и спиране в края на на хода
  • Ход, сила, скорост
  • Контрол на отварянето

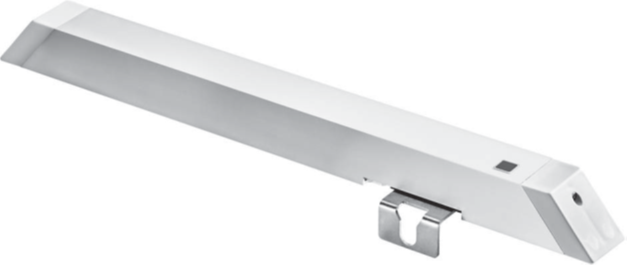

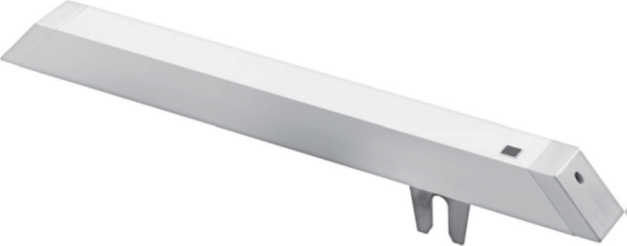

Заключващ мотор FV

СПЕЦИАЛНИ ХАРАКТЕРИСТИКИ FV1 / FV3 / FV4

• За естествена вентилация, отвеждане на дим и топлина и ferralux® NSHEV (EN12101-2)
• Версии:
  • FV1 - без вътрешен прекъсвач и контрол на последователността, за използване в RWA системи с USKM модул
  • FV3 - с вътрешен прекъсвач зависим от товара(защита от претоварване) и контрол на последователността за задвижванията PL6 S1 / PL10 S1
  • FV4 - версия SW-V2 (софтуер) с M-COM подходящ прекъсвач зависим от товара и контрол на последователността за задвижвания S3 / S12

(окабеляване звезда, ток на задвижването не минава през FV4, контрол на последователността става чрез комуникационен проводник)

• Брой на заключващите точки (VP)
  • 1 VP - Корпус 420 мм като лява или дясна версия
  • 2 VP - Корпус 1200 мм или 2000 мм
  • 3 VP - корпус 2000 мм
• Малка заключваща скоба за 18 мм монтажно пространство на профила на рамката на прозореца
• Здрав антикорозионен дизайн в тънък алуминиев корпус (Lx35x35 mm) или в цветове RAL

 по избор

• Лесна инсталация поради скрити отвори под наклонените крайни капачки
• Кабелни свързващи клеми под крайната капачка (в FV3 и FV4)

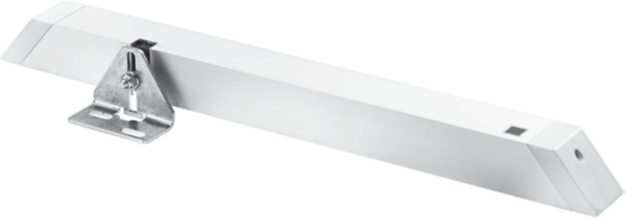

Заключващ мотор FVR

 СПЕЦИАЛНИ ХАРАКТЕРИСТИКИ FVR3 / FVR4

• За естествена вентилация, отвеждане на дим и топлина и ferralux® NSHEV (EN12101-2)
• Версии:
  • FVR3 - с вътрешен прекъсвач зависим от товара(вградена защита от претоварване) и контрол на последователността за задвижвания PL6 S1 / PL10 S1
  • FVR4 - версия SW-V2 (софтуер) с M-COM подходящ с вътрешен прекъсвач зависим от товара и контрол на последователността за задвижвания S3 / S12

(окабеляване звезда, токът на задвижването не преминава през FVR4, управление чрез комуникационен проводник)

• Монтиране върху рамката на прозореца при отваряне навън или профила на касата при прозорците които се отварят навътре
• Заключващата планка активира многоточковите заключващи системи на прозорците чрез допълнителна заключваща ролка
• Здрав антикорозионен дизайн в тънък алуминиев корпус (420x35x35 мм) или в цветове RAL по избор
• Лесна инсталация поради скрити отвори под наклонените крайни капачки
• Кабелни свързващи клеми и DIP-превключватели за настройка на посоката на движение под крайната капачка

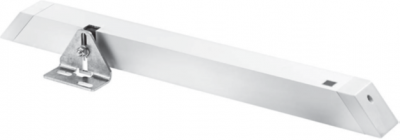

Заключващ мотор FVB

СПЕЦИАЛНИ ХАРАКТЕРИСТИКИ FVB

• За естествена вентилация, изпускане на дим и топлина и ferralux® NSHEV (EN12101-2)
• версии:
• FVB3 - с вътрешен прекъсвач зависим от товара (вградена защита от претоварване) и контрол на последователността за задвижванията PL6 S1 / PL10 S1
• FVB4 - версия SW-V2 (софтуер) с M-COM подходящ с вътрешен прекъсвач зависим от товара и контрол на последователността за задвижвания S3 / S12

                            (окабеляване  звезда, токът на задвижването не преминава през FVB4, управление чрез комуникационен проводник)

• Монтиране върху профила на прозореца на прозорците отваряни навътре
• Заключващата планка активира многоточковите заключващи системи на прозорците чрез допълнителна заключваща ролка
• Здрав антикорозионен дизайн в тънък алуминиев корпус (420x35x35 мм) или в цветове RAL

по избор

• Лесна инсталация поради скрити отвори под наклонените крайни капачки
• Кабелни свързващи клеми и DIP-превключватели за настройка на посоката на движение под крайната капачка

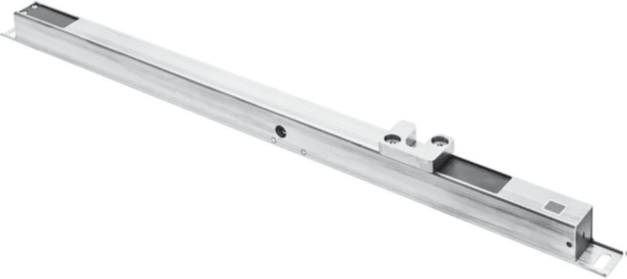

Заключващ мотор FVM

СПЕЦИАЛНИ ХАРАКТЕРИСТИКИ FVM2

• За естествена вентилация, отвеждане на дим и топлина и ferralux® NSHEV (EN12101-2)
• С M-COM подходящ с вътрешен прекъсвач зависим от товара(вградена защита от претоварване) и контрол на последователността за задвижвания S3 / S12

(окабеляване звезда, токът на задвижването не преминава през FVM2, управление чрез комуникационен проводник)

• Подходящ за скрит монтаж в профили
• Заключващата плоча активира многоточковите заключващи системи на прозореца чрез допълнителна заключваща ролка, която може да бъде монтирана от двете страни и може да се върти на 180 °
• Ръчен механизъм за отключване
• Здрав антикорозионен дизайн в тънък корпус от неръждаема стомана (473x25x25 мм)
• Скрити кабелни клеми и DIP-превключватели за настройка на посоката на движение и заключващия ход

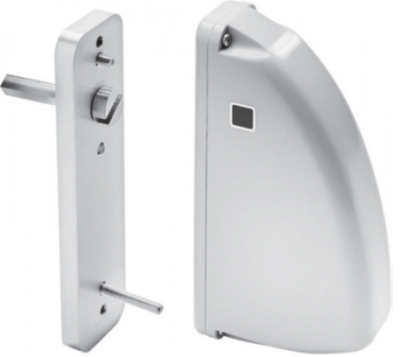

Заключващ мотор ОFV

СПЕЦИАЛНИ ХАРАКТЕРИСТИ OFV1 / OFV1 M-COM

• За естествена вентилация, отвеждане на дим и топлина и ferralux® NSHEV (EN12101-2)
• Отличителни белези:
  • Вътрешен прекъсвач зависим от товара(вградена защита от претоварване) и контрол на последователността за задвижвания PL6 S1 / PL10 S1, както и за задвижвания тип S2 / S3 / S12
  • Версия OFV1 M-COM с подходящ вътрешен прекъсвач зависим от товара и контрол на последователността за задвижвания S3 / S12

                                (окабеляване тип звезда, ток не преминава през  OFV1 (SW-V2 M-COM), управлението става  чрез комуникационен проводник)

• Ъгъл на завъртане, регулируем на 90 ° / 180 °
• Посока на отваряне, насочена към дясно / ляво завъртане

• Монтиране на зъбно колело на прозорците които се отварят навътре вместо дръжка
• Плоският вал активира многоточковите заключващи системи на прозореца чрез предавката на дръжката на прозореца
• Здрав антикорозионен дизайн в пластмасов корпус
• Лесна инсталация благодарение на скрити отвори
• Скрити кабелни свързващи клеми и DIP превключватели за настройки
